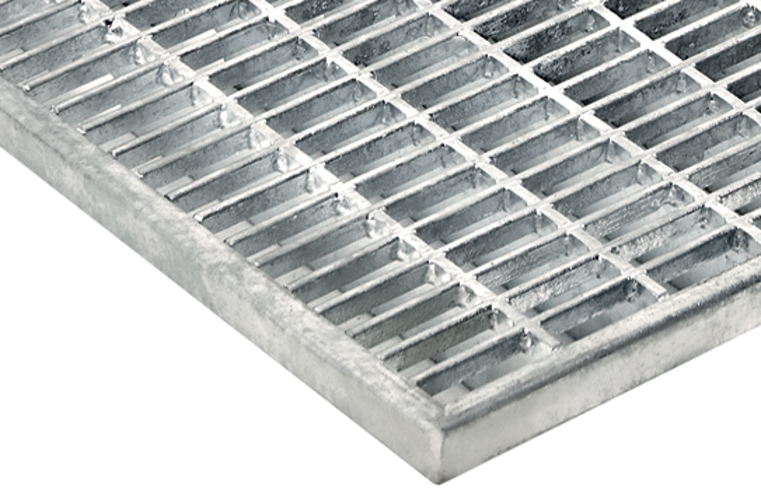

Maskerist 30/10

3003269 1

Maskerist 3010 B125

3003266 75x50

3003265 100x50

Produktinformation

Til Vario 2.0 Hybrid-bundramme, Vario Light Kunststof-Bundramme eller Vario aluminiumsvinkelramme
Ristene er nedsænkede
De faktiske mål er 10 mm mindre end den angivne længde og bredde
Velegenet til udendørs brug uden tagdækning
Belastning: Gangbar, A15 eller B125 (baseret på EN124)
Materiale: Galvaniseret stål

Installationsvejledning
Vario 2.0 Brochure

Materiale	Mål [mm]			Vægt [kg]	Vare- nummer	Downloads
Materiale	Længde	Bredde	Højde	Vægt [kg]	Vare- nummer	Downloads
Galvaniseret stål	600	400	20	5,6	82409	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 82409
	600	600	20	7,1	3003270	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003270
	750	500	20	8,6	82410	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 82410
	1000	500	20	9,5	3003269	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003269

Materiale	Mål [mm]			Vægt [kg]	Vare- nummer	Downloads
Materiale	Længde	Bredde	Højde	Vægt [kg]	Vare- nummer	Downloads
Galvaniseret stål	600	400	20	9,0	3003268	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003268
	600	600	20	15,8	3003267	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003267
	750	500	20	16,7	3003266	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003266
	1000	500	20	22,6	3003265	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003265

Maskerist 30/10 B125 kun kompatibel med Vario 2.0 hybrid bundramme

3003044 60x40

Hybrid Bundramme

Light Kunststof Bundramme 82400

Light Kunststof Bundramme

Vinkelramme 01995

Installationsvejledning
Vario 2.0 Brochure

Materiale	Mål [mm]			Vægt [kg]	Vare- nummer	Downloads
Materiale	Længde	Bredde	Højde	Vægt [kg]	Vare- nummer	Downloads
Galvaniseret stål	600	400	20	5,6	82409	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 82409
	600	600	20	7,1	3003270	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003270
	750	500	20	8,6	82410	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 82410
	1000	500	20	9,5	3003269	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003269

Materiale	Mål [mm]			Vægt [kg]	Vare- nummer	Downloads
Materiale	Længde	Bredde	Højde	Vægt [kg]	Vare- nummer	Downloads
Galvaniseret stål	600	400	20	9,0	3003268	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003268
	600	600	20	15,8	3003267	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003267
	750	500	20	16,7	3003266	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003266
	1000	500	20	22,6	3003265	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 3003265

Maskerist 30/10 B125 kun kompatibel med Vario 2.0 hybrid bundramme

3003044 60x40

Hybrid Bundramme

Light Kunststof Bundramme 82400

Light Kunststof Bundramme

Vinkelramme 01995
