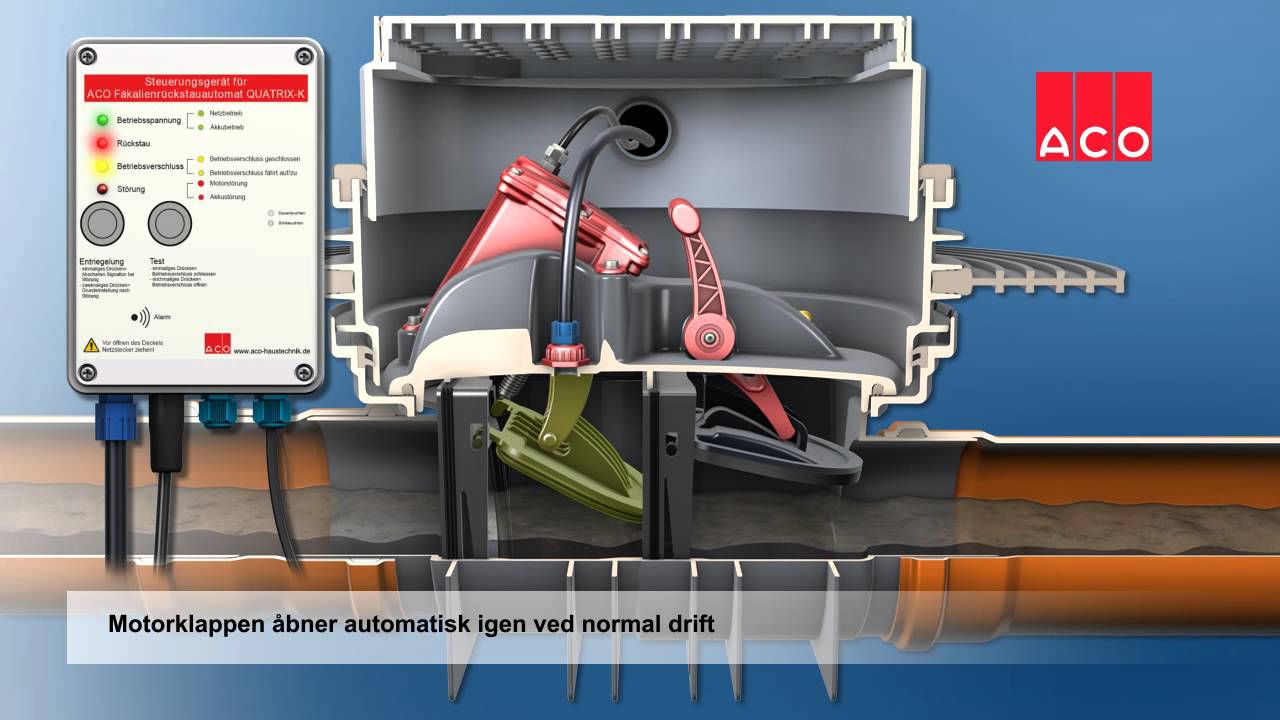

Quatrix-K – til indbygning i fritliggende rør
Produktfordele
- Kun 12 mm hældningsforskel
- Installationsåbning på kun 71 cm uden omvendt fald
- Optimal til renovering
- Tilgængelig for CCTV kamera
- Pneumatisk målesystem for fejlfri drift
Produktinformation
- I plast
- Til installation i fritliggende rør
- Type 3F testet i henhold til EN 13564
- Med dobbelt sikkerhedsventil for tilbagestrømning
- Med 1 automatisk betjeningspakning
- Med 1 manuel nødventil
- Med stor åbning til rengøring og vedligehold samt testrør
- Med tilslutningsklar, elektrisk IP 54 styringsenhed med integreret 4-ugers selvovervågning
- Med visuelt og akustisk tilbageløbssignal
- Med nødstrømsforsyning
- Med flydende kontakt til fjernbeskeder
- Motoren er oversvømmelsesbestandig IP 68 (3 m, 24 h)
- Kabellængde: 5 m (mulig forlængelse til 30 m)
- Tilslutningsrør fabriksfremstillet med tapper

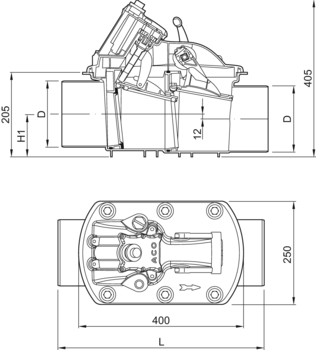

| Nominel bredde | Mål | Fordybning | ||
|---|---|---|---|---|
| D | L | H1 | ||
| [mm] | [mm] | [mm] | [mm] | |
| DN 100 | 110 | 460 | 79 | 350 x 710 |
| DN 150 | 160 | 504 | 104 | 350 x 820 |
Signalhorn
Passer til
- Signalenhed med spændingsløs fejlrapportering
- LipuSmart
- Muli-Max med signalenhed
- LipuLift-P
Beskrivelse
- 230V AC
- Strømforbrug: 30mA
- Ø62x85 mm (L/B x T)
- Beskyttelse: IP66
- 95 dB(A)
- Vægt: 0,3 kg
Beskyttelsesdæksel med indstikningsdel for betjening
Passer til
- Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Nødbeskyttelsesdæksel med indstikningsdel
Passer til
- Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Klap til kontraventil
Passer til
- Enkel højvandslukker Triplex‑K‑0, Type 0
- Enkel højvandslukker Triplex‑K‑1, Type 1
- Dobbelt højvandslukker Triplex‑K‑2, Type 2
Beskrivelse
- Med indstiksstykke
Dæksel med lås
Passer til
- Enkel højvandslukker Triplex‑K‑1, Type 1
- Dobbelt højvandslukker Triplex‑K‑2, Type 2
Beskrivelse
- Med gummipakning
Dæksel
Passer til
- Renserør til Triplex-K
- Højvandslukker Triplex‑K‑0, Type 0
Beskrivelse
- Med gummipakning
Udskiftning af kontroludstyr

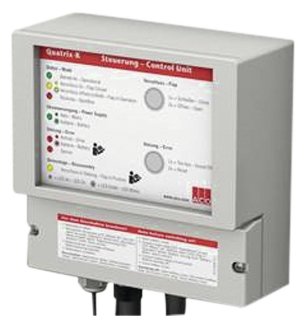

Signalenhed
Passer til
- Quatrix-K type 3F. Automatisk højvandslukker til fækalieholdigt vand
- Samtlige Muli spildevandspumpestationer
- Mono/duo-installation før beholder
- Muli-Max
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-Z (under gulvniveau)
- Duo
Beskrivelse
- Selvladende
- Med Volt-fri kontakt
- Synlig og hørbar
- Uden flyder
- Til montering uden for det eksplosive område
- Hus: 125 x 175 x 75 mm
- Beskyttelsesniveau: IP65
- Driftsspænding: 230 V/AC 50/60 Hz
- Tilslut og anvend med kabel: 2 m
- Vægt: 1,4 kg
Forlængerdel
Passer til
- Højvandslukker til installation i gulv
- Sinkamat-Z (under gulvniveau)
- Muli-UF (under gulvniveau)
- Triplex-K
- Quatrix-K
Beskrivelse
- Med læbetætning
- Gradvis højdejustering hver 116 mm
- For Sinkamat-K kan der maksimalt monteres to forlængelsesstykker
- For Triplex-K, Quatrix-K og Muli-UF kan der maksimalt monteres et forlængelsesstykke
- Vægt: 3,4 kg

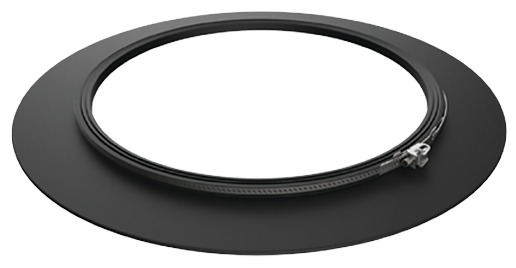

Tætningsflange
Passer til
- Højvandslukker til installation i gulv
- Sinkamat-Z (under gulvniveau)
- Muli-UF (under gulvniveau)
- Triplex-K
- Quatrix-K
Beskrivelse
- Til indbygning i vandtæt beton
- Maksimalt grundvandsniveau: 2 m
- Vægt: 4,2 kg
Topafslutning
Passer til
- Højvandslukker til installation i gulv
Beskrivelse
- Vægt: 2,6 kg
Vendbar dækplade
Passer til
- Højvandslukker til installation i gulv
Beskrivelse
Vendbar dækplade til flise- eller plastdæksel
- Vægt: 1 kg
Testbeholder
Passer til
- ACO Triplex højvandslukker
Beskrivelse
- Til vedligeholdelse af alle mål
- Vægt: 0,1 kg
- Vægt: 0,1 kg
Batteripakke til udskiftning

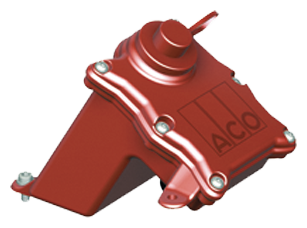

Motor
Passer til
- Quatrix-K, Type 3F V2.0 (fra år 2016)
Beskrivelse
- Med 5 m forsyningskabel
- Udskiftningsdrivmotor ACO maskine til tilbagestrøming af fækalieholdigt vand
- Quatrix‑K type 3F
- DN 100/DN 125/DN 150
Forlængersæt
Passer til
- Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Beskrivelse
- Til kabelkredsløb DN 70
- Vinkler og bøjninger ≤ 45°
- Trykslange (10 m)
- Forsyningskabel og stik (5 m)
- Til tomme kabelkanaler DN 70
- Vægt: 1 kg

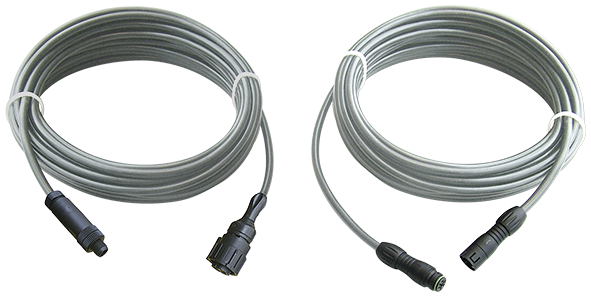

Forlængersæt
Passer til
- Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Beskrivelse
- Til kabelkredsløb DN 70
- Vinkler og bøjninger ≤ 45°
- Sensorkabel (m)
- Motorkabel (m)
- Vægt: 2,1 kg
Forlængersæt
Passer til
- Automatisk højvandslukker til fækalieholdigt vand Quatrix-K, type 3F
Beskrivelse
- Til kabelkredsløb DN 70
- Vinkler og bøjninger ≤ 45°
- Sensorkabel (m)
- Motorkabel (25 m)
- Vægt: 3,2 kg

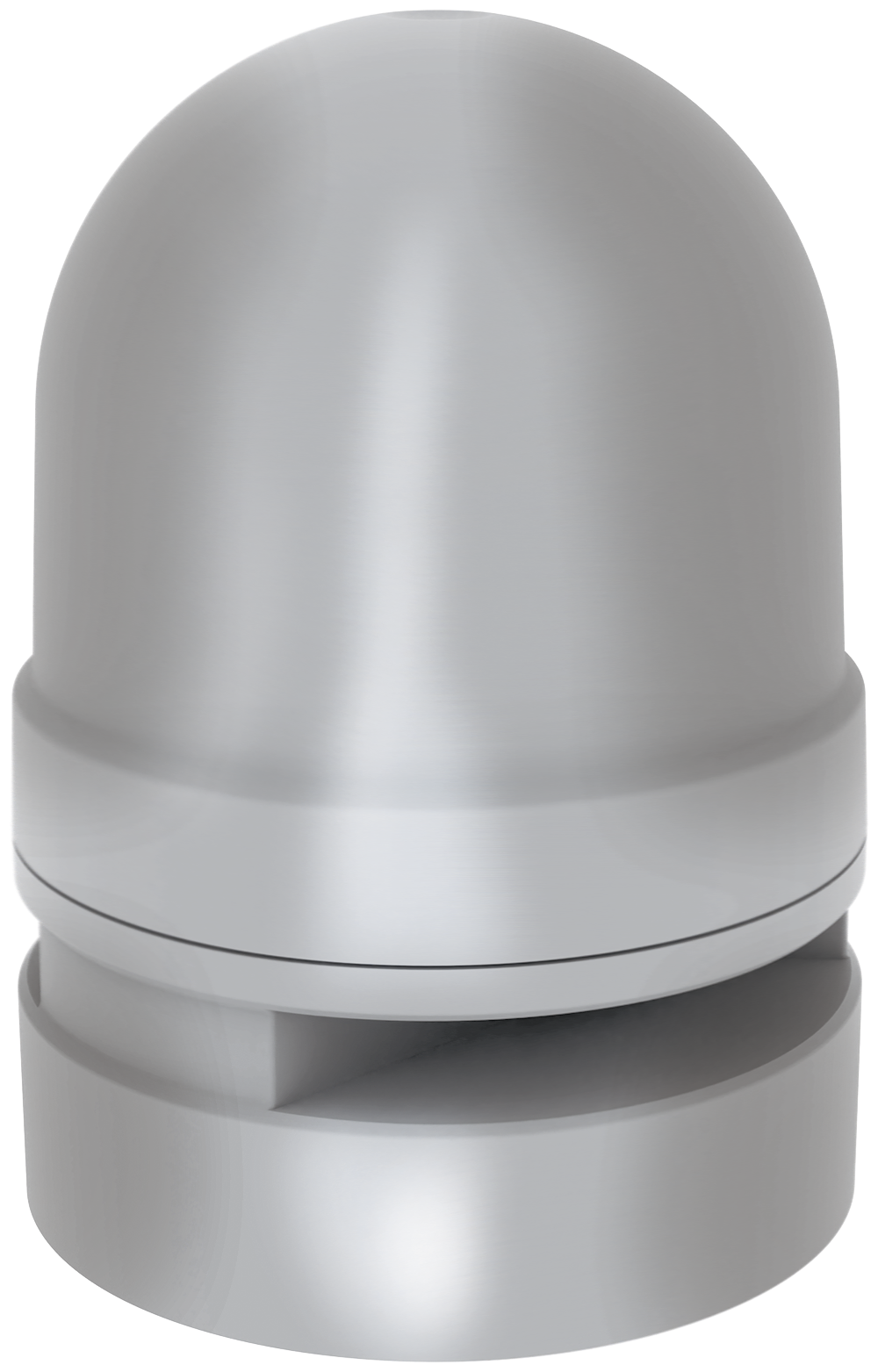

Signalhorn
Passer til
- Signalenhed
- Signalenhed med GSM-modul
Beskrivelse
- Driftsspænding: 12V DC
- Strømforbrug: 30 mA
- 62 x 62 x 85 mm (LxBxD)
- Beskyttelsesgrad: IP66
- Støjniveau: 95 dB(A)
- Vægt: 0,2 kg
Blinkende lys
Passer til
- Signalenhed med spændingsløs fejlrapportering
- LipuSmart
- Muli-Max med signalenhed
- LipuLift-P
Beskrivelse
- 230 V
- Strømforbrug: 70 mA
- Vægt: 0,5 kg
