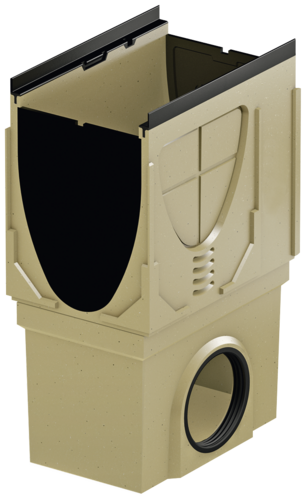

Bladfang, 500 mm

Bladfang 500 Mm 355409

Produktfordele

Med ACO DRAIN^® sikkerhedsfals (SF)
Med V-formet tværsnit
Med Drainlock boltløse stop
Rende i polymerbeton

Med valgfri forstærket kant i galvaniseret stål, rustfrit stål eller støbejern EN-GJS
Med læbetætningsring (LLD) iNBR til vandret, vandtæt rørkobling
Forberedt for tilslutning op til samlet højde på 20.
Med slamfang i galvaniseret stål

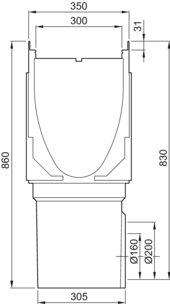

Indbygningsvejledning	Mål [mm]				Rørsamling DN/OD	Vare- nummer	Downloads
	Længde	Nominel bredde	Bredde	Højde
	500	300	350	860	160	13591	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 13591
					200	13592	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 13592

Indbygningsvejledning	Mål [mm]				Rørsamling DN/OD	Vare- nummer	Downloads
	Længde	Nominel bredde	Bredde	Højde
	500	300	350	860	160	13691	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 13691
					200	13692	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 13692

Indbygningsvejledning	Mål [mm]				Rørsamling DN/OD	Vare- nummer	Downloads
	Længde	Nominel bredde	Bredde	Højde
	500	300	350	860	160	13791	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 13791
					200	13792	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 13792

Passer til

Til limning af forstøbt polymerbeton

Beskrivelse

For klæbning på stedet
0,5 kg beholder
Vægt: 0,9 kg

Dataark 02163

Passer til

Multiline bladfang
- V100 - V300.
Monoblock PD
Monoblock RD 100 V og 200 V
Punktafvanding

Beskrivelse

PVC
DN/OD 160
Vægt: 1,9 kg

Dataark 02638
