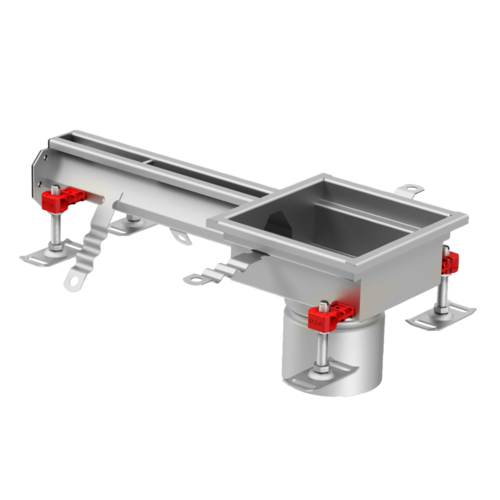

Modular 20 afløbsoverdel i enden

Modular 20 System overblik

EPD Miljøvaredeklaration

Produktfordele

Justerbare EasyFix nivelleringsfødder
V-profil bund for forbedret floweffektivitet ved lave flowhastigheder og for forbedret selvrensende ydeevne
Fuldsvejste hygiejniske samlinger
Ankre til fastgørelse i beton

Produktinformation

Certificeret i henhold til EN 1253-1 og EN 1433
Tilgængelig i rustfrit stål af kvaliteterne 1.4301 (304) eller 1.4404 (316L)
Ståltykkelse min. 1,5 mm

Bredt udvalg af riste til belastningsklasse L 15, R 50, M 125 eller N 250 (EN 1253-1) inklusive skridsikker løsning

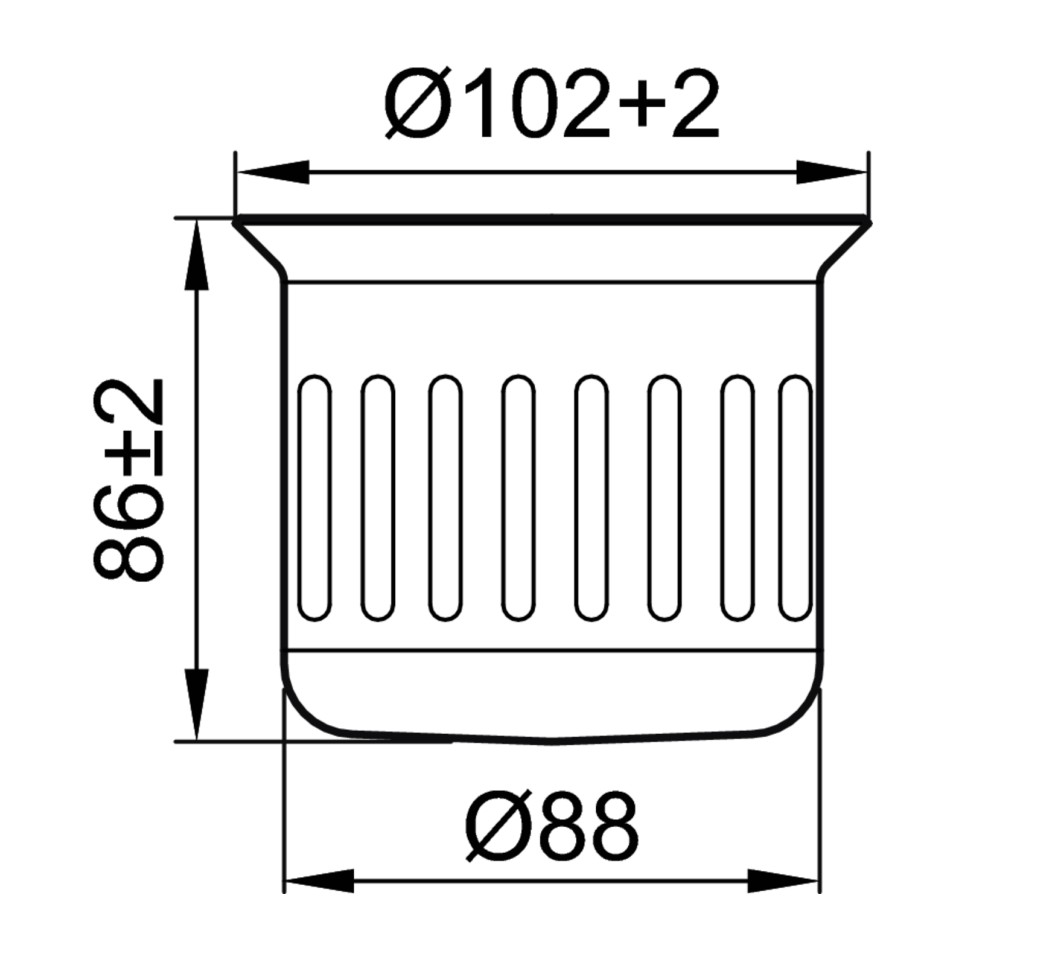

Sandfangskurv tilgængelig som tilbehør
ACO beskyttelsesdæksel tilgængeligt
Hygiejnisk design anvendes ikke for dette produkt.

Materiale	Rendedimensioner [mm]		Varenummer	Downloads
Materiale	Længde	Byggehøjde	Varenummer	Downloads
AISI 304	500	70	414341	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414341
AISI 316L	500	70	414348	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414348
AISI 304	500	75	414342	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414342
AISI 316L	500	75	414349	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414349
AISI 304	500	80	414343	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414343
AISI 316L	500	80	414350	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414350
AISI 304	500	90	414344	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414344
AISI 316L	500	90	414351	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414351
AISI 304	500	100	414345	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414345
AISI 316L	500	100	414352	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414352
AISI 304	500	110	414346	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414353
AISI 316L	500	110	414353	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414353
AISI 304	500	120	414347	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414347
AISI 316L	500	120	414354	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414354

Materiale	Rendedimensioner [mm]		Varenummer	Downloads
Materiale	Længde	Byggehøjde	Varenummer	Downloads
AISI 304	500	70	414201	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414201
AISI 316L	500	70	414208	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414208
AISI 304	500	75	414202	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414202
AISI 316L	500	75	414209	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414209
AISI 304	500	80	414203	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414203
AISI 316L	500	80	414210	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414210
AISI 304	500	90	414204	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414204
AISI 316L	500	90	414211	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414211
AISI 304	500	100	414205	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414205
AISI 316L	500	100	414212	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414212
AISI 304	500	110	414206	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414206
AISI 316L	500	110	414213	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414213
AISI 304	500	120	414207	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414207
AISI 316L	500	120	414214	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 414214

Riste

Riste 200x200

Riste

Riste 250x250

Passer til:

ACO Modular 20
ACO Modular 125
ACO Modular 200

Beskrivelse

Højde: 50 mm
Fås i rustfrit stål AISI 304 eller AISI 316L

Passer til:

ACO Modular 20
ACO Modular 125
ACO Modular 200

Beskrivelse

Fås i rustfrit stål AISI 304 eller AISI 316L

Passer til:

ACO Modular 20
ACO Modular 125
ACO Modular 200

Beskrivelse:

Rustfrit stål AISI 304 eller AISI 316L

Passer til:

ACO Modular 20
ACO Modular 125
ACO Modular 200

Beskrivelse:

Rustfrit stål AISI 304 eller AISI 316L
Højde: 50 mm
