HSD-5 med klemflange

HSD5

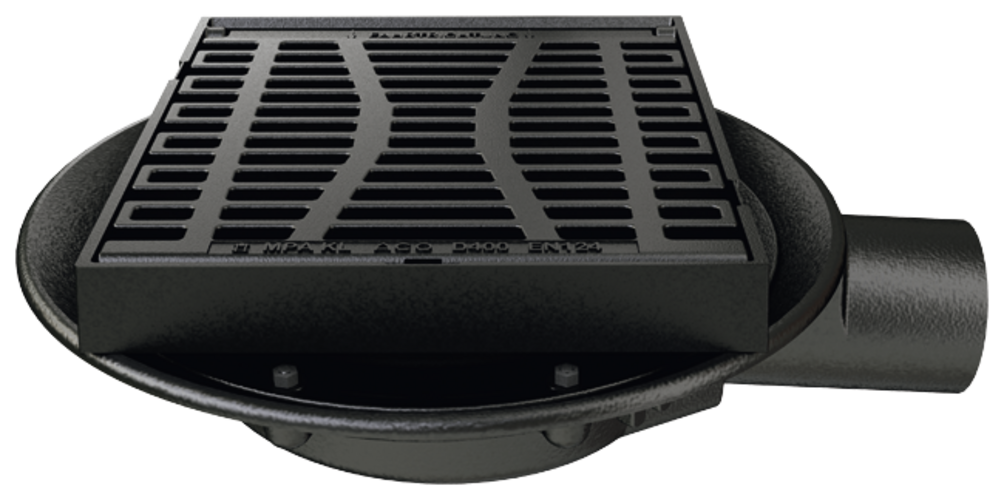

HSD5 Vandret

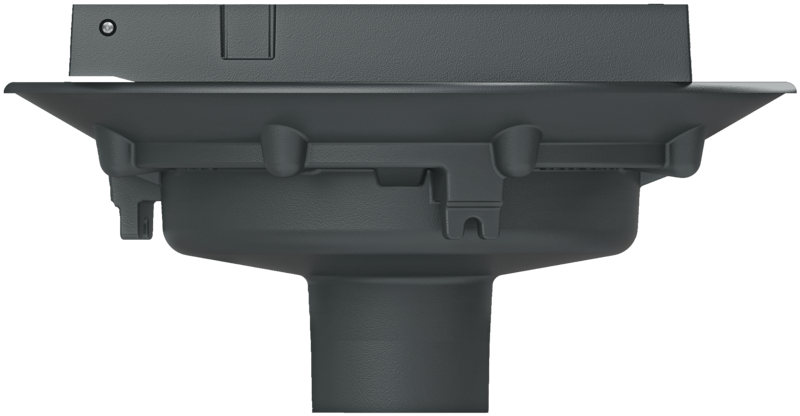

HSD5 Fra Siden

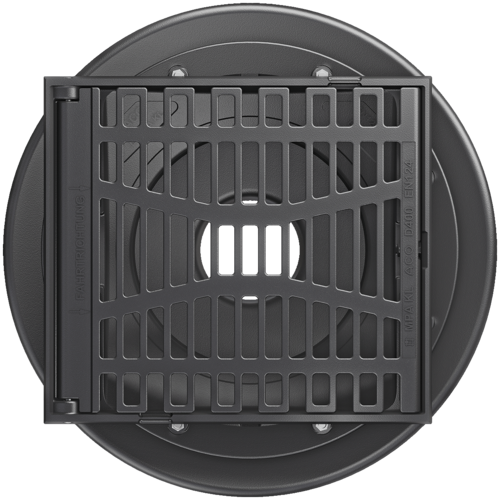

HSD5 Oppe Fra

Produktfordele

HSD - H=Højdejustering, S=Sideforskydning, D=Drejeligt
Ekstra høj hydraulisk ydelse
Rist er hængslet til karmen
Tillader afvanding i installationsperioden (udslag af side åbning)
Minimale vedligeholdelses omkostninger –7,2l slamspand
Dæmpende indlæg i rammen - PEWEPREN dæmpningsindlæg
Smudsafvisende selv låsende låsemekanisme
Tilbydes til banevare membran eller smøremembran iht. DIN EN 1253.
Kompakt design – stor ydelse – karmmål 500x560

Produktinformation

Broafløb iht. DIN EN 124/DIN 1229
Støbejern EN-GJS
Spalteåbning 23mm
Indløbsareal 1121mm2

DN/OD 160mm vandret eller lodret udløb
Slamspand 7,2l
Med eller uden klemflange for membran

ACO Broafløb Brochure

	Mål [mm]		Sikurv	Vægt [kg]	Vare- nummer	Downloads
	Udløb	Højde
	Ø160 lodret	70 - 80	Vario	129,0	4908.28.00	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 4908.28.00
		95 - 140	Vario	130,0	4907.28.00	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 4907.28.00

	Mål [mm]		Sikurv	Vægt [kg]	Vare- nummer	Downloads
	Udløb	Højde
	Ø160 vandret	70 - 80	Vario	135,0	4908.78.00	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 4908.78.00
		95 - 140	Vario	136,0	4907.78.00	Teknisk tegning (PDF) Teknisk tegning (DWG) Dataark 4907.78.00

Passer til:

ACO Multitop Universal

Beskrivelse

Højre- eller venstrehånds anvendelse
Med fastgørelseselementer
Vægt: 8,9 kg

Dataark 1203478

Passer til:

Broafløb

Beskrivelse

Længde: 600 mm
Vægt: 1,5 kg

Passer til:

ACO Multitop Universal
Multitop HSD-5

Beskrivelse

Galvaniseret stål
Vægt: 3kg

Varenr.
58221
