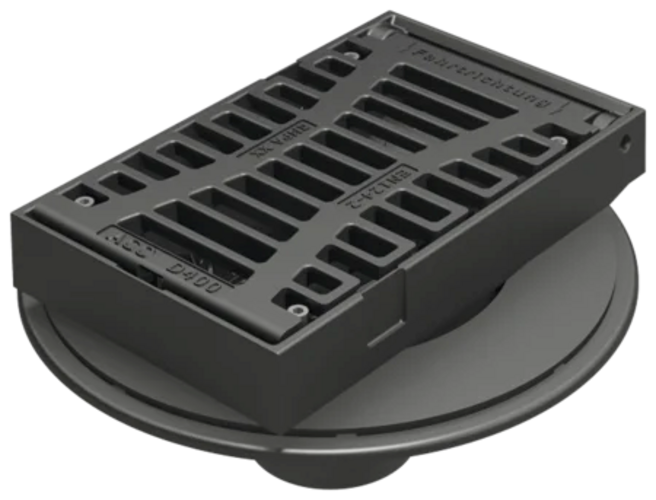

HSD-2 uden klemflange
Produktfordele
- HSD - H=Højdejustering, S=Sideforskydning, D=Drejeligt
- Høj hydraulisk ydelse
- Rist er hængslet til karmen
- Tillader afvanding i installationsperioden (udslag af side åbning)
- Minimale vedligeholdelses omkostninger – 5l eller 7,2l slamspand
- Dæmpende indlæg i rammen - PEWEPREN dæmpningsindlæg
- Smudsafvisende selv låsende låsemekanisme
- Tilbydes til banevare membran eller smøremembran iht. DIN EN 1253.
- Kompakt design – stor ydelse – karmmål 300x480
- Ny model (85-130) kan justeres via 4 bolte i overfladen.
Lodret udløb
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
 | Ø110 lodret | 85 - 130 | Normal | 71,5 | 1208209 | |
| 85 - 160 | Normal | 72,2 | 4979.03.00 | |||
| Vario | 73,2 | 4979.03.05 | ||||
| 160 - 235 | Normal | 80,3 | 4979.03.01 | |||
| Vario | 81,3 | 4979.03.06 | ||||
| 235 - 500 | Normal | 93,9 | 4979.03.02 | |||
| Vario | 94,9 | 4979.03.07 | ||||
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
| Ø160 lodret | 85 - 130 | Normal | 71,5 | 1208210 | |
| 85 - 160 | Normal | 72,2 | 4979.23.00 | |||
| Vario | 73,2 | 4979.23.05 | ||||
| 160 - 235 | Normal | 80,3 | 4979.23.01 | |||
| Vario | 81,3 | 4979.23.06 | ||||
| 235 - 500 | Normal | 93,9 | 4979.23.02 | |||
| Vario | 94,9 | 4979.23.07 | ||||
Vandret udløb
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
 | Ø110 vandret | 85 - 130 | Normal | 76,3 | 1208211 | |
| 85 - 160 | Normal | 77,0 | 4979.53.00 | |||
| Vario | 78,0 | 4979.53.05 | ||||
| 160 - 235 | Normal | 85,1 | 4979.53.01 | |||
| Vario | 86,1 | 4979.53.06 | ||||
| 235 - 500 | Normal | 98,7 | 4979.53.02 | |||
| Vario | 99,7 | 4979.53.07 | ||||
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
| Ø160 vandret | 85 - 130 | Normal | 77,1 | 1208212 | |
| 85 - 160 | Normal | 77,8 | 4979.73.00 | |||
| Vario | 78,8 | 4979.73.05 | ||||
| 160 - 235 | Normal | 85,9 | 4979.73.01 | |||
| Vario | 86,9 | 4979.73.06 | ||||
| 235 - 500 | Normal | 99,5 | 4979.73.02 | |||
| Vario | 100,5 | 4979.73.07 | ||||
