HSD-2 med klemflange
Produktfordele
- HSD - H=Højdejustering, S=Sideforskydning, D=Drejeligt
- Høj hydraulisk ydelse
- Rist er hængslet til karmen
- Tillader afvanding i installationsperioden (udslag af side åbning)
- Minimale vedligeholdelses omkostninger – 5l eller 7,2l slamspand
- Dæmpende indlæg i rammen - PEWEPREN dæmpningsindlæg
- Smudsafvisende selv låsende låsemekanisme
- Tilbydes til banevare membran eller smøremembran iht. DIN EN 1253.
- Kompakt design – stor ydelse – karmmål 300x480
- Ny model (85-130) kan justeres via 4 bolte i overfladen.
Lodret udløb
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
 | Ø110 lodret | 85 - 130 | Normal | 70,1 | 1208488 | |
| 85 - 160 | Normal | 71,6 | 4979.08.00 | |||
| Vario | 73,6 | 4979.08.05 | ||||
| 160 - 235 | Normal | 79,7 | 4979.08.01 | |||
| Vario | 80,3 | 4979.08.06 | ||||
| 235 - 500 | Normal | 93,3 | 4979.08.02 | |||
| Vario | 94,0 | 4979.08.07 | ||||
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
| Ø160 lodret | 85 - 130 | Normal | 71,5 | 1208489 | |
| 85 - 160 | Normal | 72,2 | 4979.28.00 | |||
| Vario | 73,2 | 4979.28.05 | ||||
| 160 - 235 | Normal | 80,3 | 4979.28.01 | |||
| Vario | 81,3 | 4979.28.06 | ||||
| 235 - 500 | Normal | 93,9 | 4979.28.02 | |||
| Vario | 94,9 | 4979.28.07 | ||||

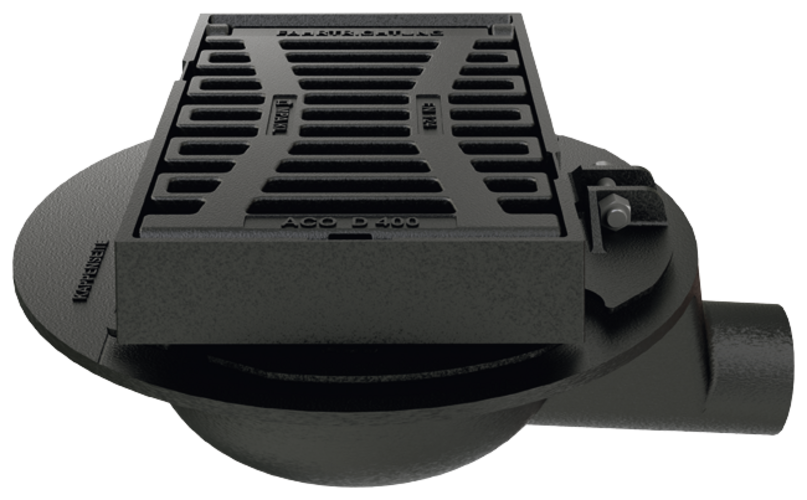

Vandret udløb
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
 | Ø110 vandret | 85 - 130 | Normal | 75,8 | 1208490 | |
| 85 - 160 | Normal | 76,6 | 4979.58.00 | |||
| Vario | 77,6 | 4979.58.05 | ||||
| 160 - 235 | Normal | 84,7 | 4979.58.01 | |||
| Vario | 85,7 | 4979.58.06 | ||||
| 235 - 500 | Normal | 98,3 | 4979.58.02 | |||
| Vario | 99,3 | 4979.58.07 | ||||
| Mål [mm] | Sikurv | Vægt [kg] | Vare- nummer | Downloads | ||
| Udløb | Højde | |||||
 | Ø160 vandret | 85 - 130 | Normal | 74,5 | 1208491 | |
| 85 - 160 | Normal | 75,3 | 4979.78.00 | |||
| Vario | 76,3 | 4979.78.05 | ||||
| 160 - 235 | Normal | 83,4 | 4979.78.01 | |||
| Vario | 84,4 | 4979.78.06 | ||||
| 235 - 500 | Normal | 97,0 | 4979.78.02 | |||
| Vario | 98,0 | 4979.78.07 | ||||
