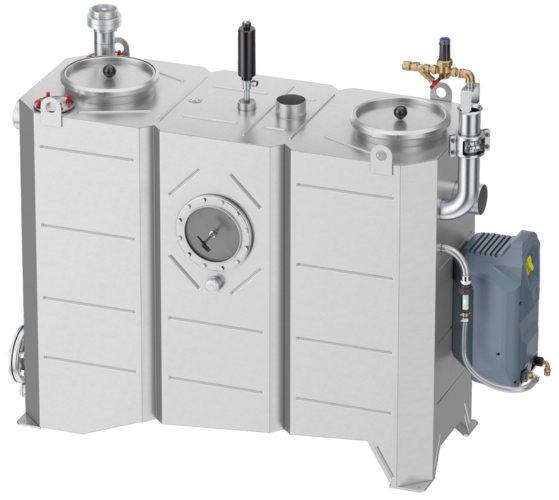

LipuJet-S-OM Stage 2
Produktfordele
- Dokumenteret stabilitet: 25 år
- Materiale: rustfrit stål
- Brandsikkert
- Hygiejnisk
- Nem at bringe til installationsstedet pga. kompakte dimensioner

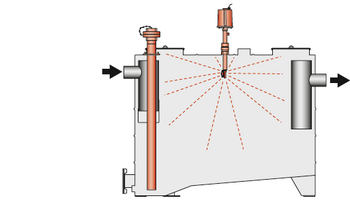

- Indvendig højtryksrensning - kun én koldtvandstilslutning påkrævet
- Let at tømme og rengøre
- Lugttæt inspektionsdæksel
- Lugtfri tømning, rengøring og påfyldning
- Kan udstyres med en tømningspumpe
Produktinformation
- Fedtudskilleranlæg iht. DIN EN 1825 og DIN 4040-100
- Til indendørs montering i frostfri rum
- Med integreret slamfang
- Betjeningsside: højre/ventre
- Bortskaffelsestilslutning DN 65, matchende flange med Storz-kobling 75B og blindtilslutning 2½"
Betjeningsside: Venstre hånd
| Nominel størrelse [l/s] |
Nominel | Volumen [l] | Vægt [kg] | Vare- nummer | Downloads | ||
| Slamfang | Fedtlag | Tom | Fuld | ||||
| 1 | 100 | 100 | 100 | 165 | 485 | 7571.74.31 | |
| 2 | 100 | 200 | 100 | 170 | 610 | 7572.74.31 | |
| 3 | 100 | 300 | 150 | 190 | 820 | 7573.74.31 | |
| 4 | 100 | 400 | 200 | 210 | 1040 | 7574.74.31 | |
| 5,5 | 150 | 550 | 360 | 280 | 1710 | 7575.74.31 | |
| 7 | 150 | 700 | 400 | 290 | 1890 | 7577.74.31 | |
| 8,5 | 150 | 850 | 475 | 330 | 2230 | 7578.74.31 | |
| 10 | 150 | 1000 | 520 | 350 | 2350 | 7580.74.31 | |
Betjeningsside: Højre hånd
| Nominel størrelse [l/s] |
Nominel | Volumen [l] | Vægt [kg] | Vare- nummer | Downloads | ||
| Slamfang | Fedtlag | Tom | Fuld | ||||
| 1 | 100 | 100 | 100 | 165 | 485 | 7571.74.41 | |
| 2 | 100 | 200 | 100 | 170 | 610 | 7572.74.41 | |
| 3 | 100 | 300 | 150 | 190 | 820 | 7573.74.41 | |
| 4 | 100 | 400 | 200 | 210 | 1040 | 7574.74.41 | |
| 5,5 | 150 | 550 | 360 | 280 | 1710 | 7575.74.41 | |
| 7 | 150 | 700 | 400 | 290 | 1890 | 7577.74.41 | |
| 8,5 | 150 | 850 | 475 | 330 | 2230 | 7578.74.41 | |
| 10 | 150 | 1000 | 520 | 350 | 2350 | 7580.74.41 | |

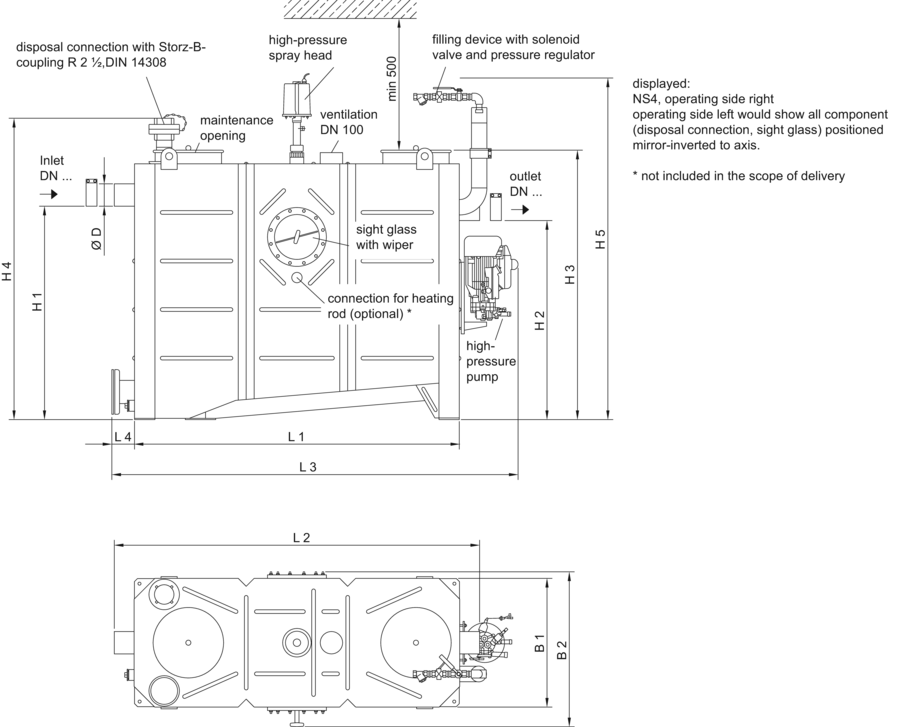

| Vare- nummer |
Nominel | Mål [mm] | |||||||||||
L1 |
L2 |
L3 |
L4 |
H1 |
H2 |
H3 |
H4 |
H5 |
B1 |
B2 |
D | ||
| 7571.74.41 / 7571.74.31 | 1 | 905 | 1100 | 1320 | 115 | 830 | 760 | 1200 | 1380 | 1550 | 695 | 760 | 110 |
| 7572.74.41 / 7572.74.31 | 2 | 905 | 1100 | 1320 | 115 | 1055 | 985 | 1320 | 1500 | 1700 | 695 | 760 | 110 |
| 7573.74.41 / 7573.74.31 | 3 | 1255 | 1450 | 1670 | 115 | 1055 | 985 | 1320 | 1500 | 1700 | 695 | 760 | 110 |
| 7574.74.41 / 7574.74.31 | 4 | 1605 | 1800 | 2020 | 115 | 1055 | 985 | 1320 | 1500 | 1700 | 695 | 760 | 110 |
| 7575.74.41 / 7575.74.31 | 5,5 | 1655 | 1920 | 2070 | 115 | 1255 | 1185 | 1570 | 1750 | 1950 | 940 | 1010 | 160 |
| 7577.74.41 / 7577.74.31 | 7 | 1855 | 2120 | 2270 | 115 | 1255 | 1185 | 1570 | 1750 | 1950 | 940 | 1010 | 160 |
| 7578.74.41 / 7578.74.31 | 8,5 | 2155 | 2420 | 2570 | 115 | 1255 | 1185 | 1570 | 1750 | 1950 | 940 | 1010 | 160 |
| 7580.74.41 / 7580.74.31 | 10 | 2345 | 2610 | 2760 | 115 | 1255 | 1185 | 1570 | 1750 | 1950 | 940 | 1010 | 160 |
Måleapperat til fedtlagstykkelse
Passer til
- LipuJet-P
- Oval NS 1-10
- Rund NS 2-22,5
- LipuJet-S
- Oval NS 1-10
- Rund NS 2-20
- LipuSmart-P
- Oval NS 1-10
Beskrivelse
- Til elektronisk måling af fedtlag
- Velegnet til flydende og/eller størknet fedt
- Måleapparat med stik og brugt tilslutningskabel, længde: 3 m
- Med to spændingsfrie omskifterkontakter til visning af fuld advarsel (80 %) og forvarsel om påfyldningsniveau (50 %)
- Med visuel visning af fyldningsniveau
- Med opvarmet sondestang for at øge driftssikkerheden
- Driftsspænding: 230VAC/5 VA
- Maks. forbrug ca. 12W
- Vægt: 2,8 kg
ACO Ozone generator
Passer til
- Fedtudskillere, indendørs
- Fedtudskillere, udendørs
- Løftestationer
- Pumpestationer
Beskrivelse
- ACO Ozone minimerer lugte, der kan opstå fra fedtudskillere, løfteanlæg og pumpestationer
- Materiale: syrefast rustfrit stål
Består af:
- ACO Ozone - ozongenerator
- Størrelse (L x B x H): 270 x 100 x 85 mm
- Nominel spænding 230 V / 50 Hz
- Beskyttelsesgrad IP20
- ACO Ozone-pumpe - fødepumpe
- Størrelse (L x B x H): 160 x 90 x 90 mm
- Integreret filter
- Nominel spænding 230 V / 50 Hz
- Beskyttelsesgrad IP54
- ACO Ozon-beslag - vægbeslag
- Størrelse (L x B x H): 295 x 110 x 90 mm
- Slanger
Beskedsystem med GSM-modul
Passer til
- Alle fedtudskillere
- Apparat til måling af fedtlagets tykkelse
- For-tank anlæg
- Tekniske behandlingssystemer
- Quatrix-K tilbagestrømningssikring type 3F
- Sinkamat-K (under gulv) duo
- Muli løfteenheder
- Pumpestationer
- Installationssæt
Beskrivelse
- Parameter via app (Android & iOs)
- Netuafhængig alarm via 12V bly-gel batteri
- Optisk og akustisk alarmbesked
- Frit konfigurerbare indgange
- 6 digitale indgange med LED-statusvisning
- 1 analog
- 1 alarmudgang 12 V
- Alarmvideresendelse via SMS til mobiltelefoner
- Til montering uden for det farlige område
- Hus: 192 x 150(med kabelforskruning) x 100 mm (BxHxD)
- Beskyttende læge: IP54
- Driftsspænding: 230 V/AC 50/60 Hz
- Vægt: 2 kg
Tilslutningsboks
Passer til
- Fedtudskillere
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stach-separatorer FapuMax-P-DA
- Olieudskillere Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beskrivelse
- Til evakueringstilslutning DN 80
- Fremstillet af rustfrit stål, materialekvalitet 304
- »På væg"-version
- Dørstop
- Valg af venstre eller højre
- Låsbar dør
- Mål (bredde x højde x dybde): 370 x 330 x 250 mm
- Vægt: 10,4 kg
Tilslutningsboks
Passer til
- Fedtudskiller
- Stivelsesudskillere
- LipuLift-P-D/-DA/-DAP
Beskrivelse
- Til bortskaffelsestilslutning, pendulgasledning (hvis nødvendigt) og fjernbetjening
- Af rustfrit stål, materialekvalitet 304
- »Overflademonteret« version
- Front med glasperler
- Låsbar dør, venstre endestop
- Mål B x H x D: 300 x 725 x 160 mm
- Vægt: 10 kg
Sikurv DN100
Passer til
- Fedtudskiller LipuJet-P/LipuSmart-P
- NS 1-4
- Stivelsesudskiller FapuJet-P-OAP
- NS 0,5-1
Beskrivelse
- Til installation i lodrette rør DN 100, der går til fedtudskiller
- Rund form med
- Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
- Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
- Lugtsikker vedligeholdelsesåbning DN 450
- Vægt: 9,7 kg
Sikurv DN150
Passer til
- Fedtudskiller LipuJet-P/LipuSmart-P
- NS 5,5-10
- Stivelsesudskiller FapuJet-P-OAP
- NS 2
Beskrivelse
- Til installation i lodrette rør DN 150, der går til fedtudskiller
- Rund form med
- Koblingsmuffetætning (materiale SBR) på indløb og studs på udløb
- Kurv af rustfrit stål, materialekvalitet 316 til tilbageholdelse af grove stoffer
- Lugtsikker vedligeholdelsesåbning DN 450
- Vægt: 12,6 kg
Stopventil
Passer til
- Fedtudskillere til fritstående installation
- Stivelsesudskiller til fritstående installation
Beskrivelse
- Fremstillet af støbejern
- Penstockplade, spindel lavet af rustfrit stål, materialekvalitet 304
- DN 100
- Længde (L): 50 mm
- Spindelvandring (H1 - H2): 365 - 465 mm
- Manuel hjuldiameter: 200 mm
- Vægt: 15 kg
Stopventil
Passer til
- Fedtudskillere til fritstående installation
- Stivelsesudskiller til fritstående installation
Beskrivelse
- Fremstillet af støbejern
- Penstockplade, spindel fremstillet af rustfrit stål, materialekvalitet 304
- DN 150
- Længde (L): 60 mm
- Spindelvandring (H1 - H2): 478 - 639 mm
- Manuel hjuldiameter: 200 mm
- Vægt: 29,4 kg
Driftslogbog
Passer til
- Fedtudskiller
- Til underjordisk installation
- Til fritstående installation
Beskrivelse
- Indhold: Tjekliste og standardformularer til dokumentation af intern overvågning, vedligeholdelse og bortskaffelse i forbindelse med anlægget i henhold til DIN 4040-100
- Format: A4 med dobbelte arkiveringsringe
- Størrelse: 60 sider
- Udformet til at dække 5 år
- Vægt: 0,3 kg
Funktioner i basisversionen
- Tømning og rengøring via vedligeholdelsesåbning
- Ophobning af lugt under tømning og rengøring
- LipuJet-S-OB
Funktioner i opgraderingsniveau 1
- Tilslutning til direkte sugning
- Ophobning af lugt kun under rengøring
- LipuJet-S-OD
Funktioner i opgraderingsniveau 3
- Tilslutning til direkte sugning
- Fuldstændig automatisk program
- Tilvalg: afløbspumpe og fjernbetjening
- Ingen ophobning af lugt
- LipuJet-S-OA (uden bortskaffelsespumpe)
- LipuJet-S-OAP (med bortskaffelsespumpe)
