Smart trævanding med ACO WaterCycle: overfladevand opsamles, renses, opbevares og bruges til trævanding.

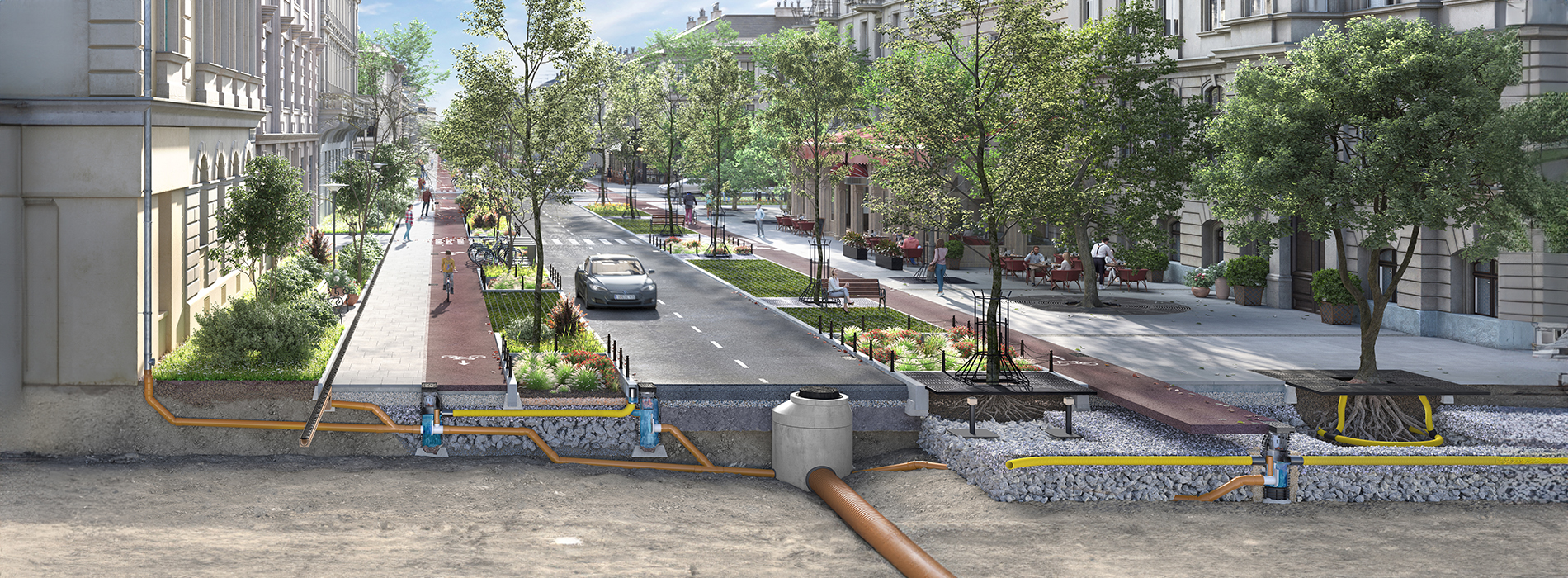

ACO Sponge City i henhold til "Stockholm-metoden"
Svampebyprincippet beskriver ifølge Stockholm-metoden en innovativ byggemetode, der skaber optimale levesteder for storkronede bytræer og samtidig giver plads til regnvand. Stockholm-metoden giver træet stor rodplads, som det kan udnytte uden at beskadige infrastrukturen ovenover. Stockholm, hvor denne byggemetode blev udviklet for over 20 år siden, har påtaget sig en pionerrolle.

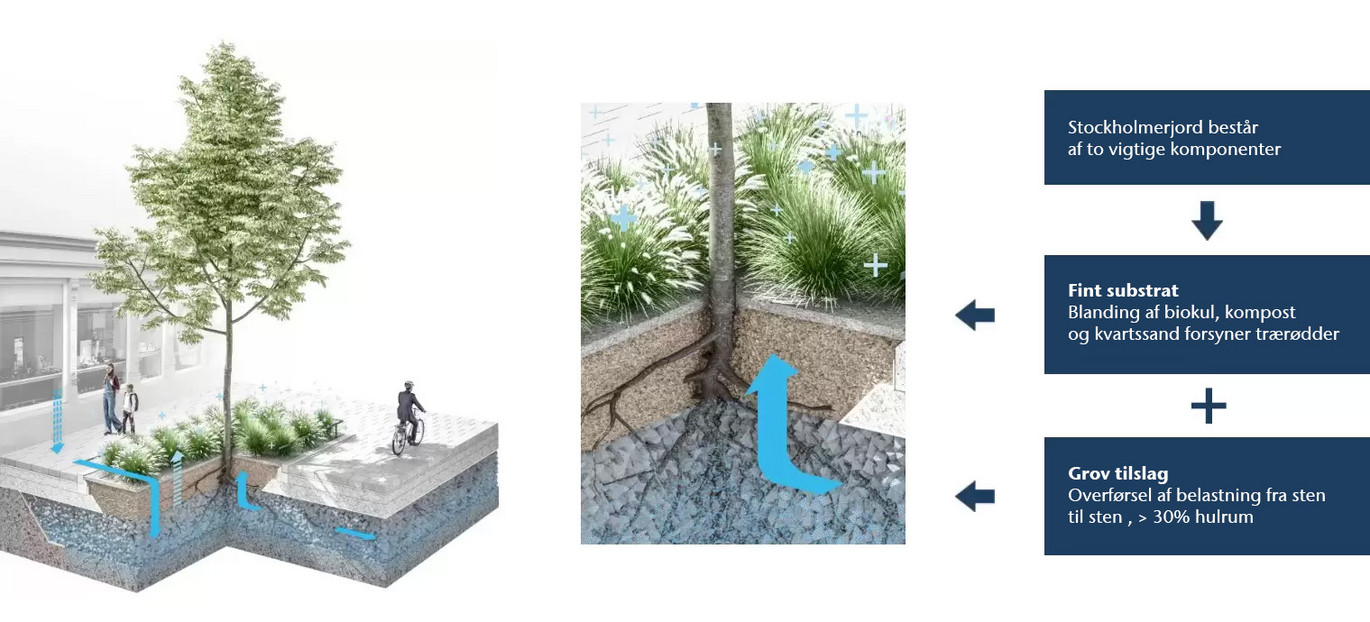

Det funktionelle princip
Den underjordiske svampe bykrop består af groft materiale og et specielt træsubstrat. Groft fældning skaber en robust skeletstruktur, der giver den nødvendige lastoverførsel i overensstemmelse med de tekniske krav til vejbygning. Træsubstratet danner et permeabelt poresystem i mellemrummene for at forsyne trærødderne i henhold til deres biologiske behov. ACO-svampeafløbet sikrer målrettet forsyning af vand og luft. Overskydende vand kan enten sive ned i grundvandet eller drænes væk på en kontrolleret måde for at forhindre vandlogning ved rødderne. På denne måde replikeres en jords naturlige egenskaber og kombineres med de tekniske krav til en vejunderkonstruktion.
Copyright by 3:0 Landschaftsarchitektur
Svampebyens vejafløb
Sådan fungerer det

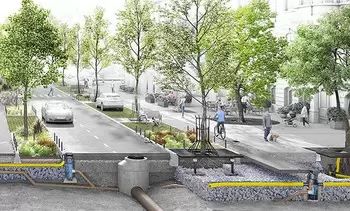

Forklaring af begreber
Drift om sommeren
Vanding ved at udlede regnvand nær overfladen i svampens bydel
Vinterdrift
Udledning af vand, der indeholder vejsalt, til kloaksystemet (åben skydeventil)

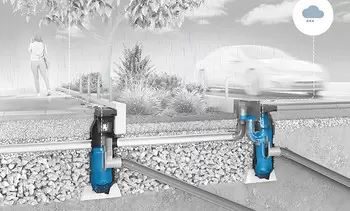

Sommerdrift - begyndende regn
Dræning af fortov:
Regnvand opsamles af indløbsskakten og akkumuleres op til udløbsniveauet i de tilsluttede nedsivningsrør.
Vejafvanding:
Regnvand opsamles af indløbsskakten og akkumuleres op til niveauet for udløbsspalterne i den tilsluttede udløbsboks.

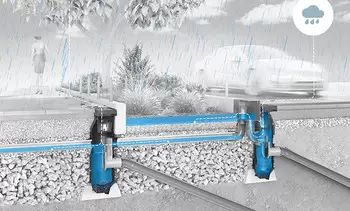

Sommerdrift - vedvarende regn
Dræning af fortov:
Regnvandsniveauet i mandehullet stiger kontinuerligt og strømmer direkte ind i svampekroppen via de tilsluttede delvise nedsivningsrør.
Vejafvanding:
Regnvandsniveauet i skakten stiger og strømmer direkte ned i det nærliggende dybe bed via åbningerne i udløbskassen. Det siver ind i svampebyen via jordpassagen.

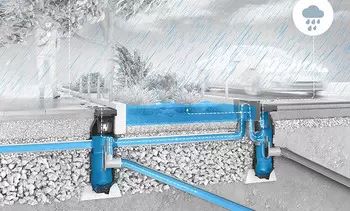

Sommerdrift - kraftig regn
Dræning af belægning:
Så snart svampekroppen er mættet, løber regnvandet tilbage gennem nedsivningsrørene ind i skakten og via den integrerede bypass ind i kloakken. Et tilbageløb til overfladen undgås.
Vejafvanding:
Det første skyl renses via jordpassagen i det dybe bed. Det integrerede bypass i udløbsboksen fører det indkommende vand direkte til svampekroppen.

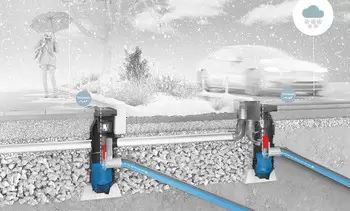

Vinterdrift - snefald/smeltevand
Dræning af fortov:
Det kloridholdige regnvand absorberes af indløbsskakten, stiger til bunden af røret og ledes derefter ud i kloakken gennem den åbne skilleventil.
Vejafvanding:
Niveauet i mandehullet stiger til niveauet for rørets inverter i kloaktilslutningen og strømmer direkte ud i kloakken gennem den åbne skilleventil.
Relevante produkter i Sponge Citys modulære system

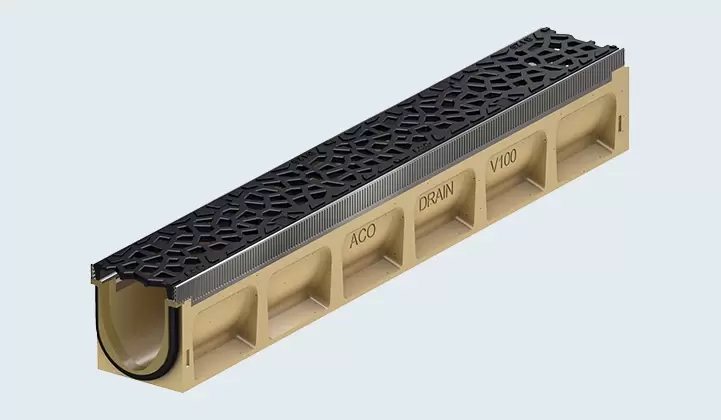

ACO Multiline Seal in er den rende, der som standard er udstyret med en tætning ved rendesamlingen. Ud over ACO-polymerbeton eller det nye NEXITE®-materiale er den vandtætte 2-komponenttætning en nøglekomponent i Seal in-teknologien. Med et stort udvalg af designriste er der ingen grænser for designfriheden.

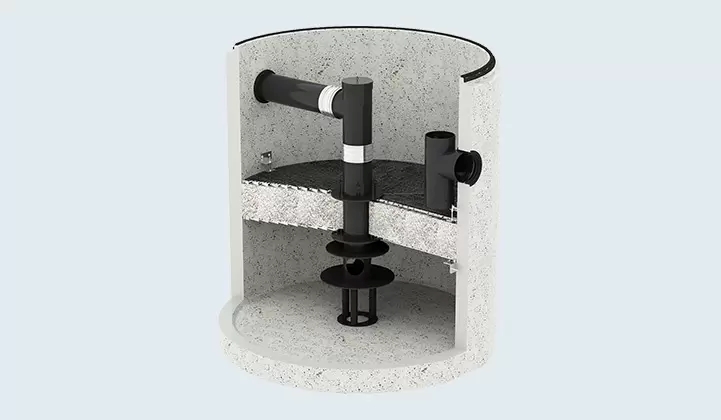

Kombinationen af sedimentation og et substratfiltertrin danner grundlag for rensning af overfladevandet. ACO Stormclean fjerner filtrerbare stoffer samt tungmetaller og lette væsker og kan bruges både før nedsivning og før udledning til vandområder.
